ПОЛУВАГОНЫ
Полувагон — железнодорожный грузовой открытый без крыши вагон с высокими бортами, предназначенный для перевозки навалочных грузов (руда, уголь, флюсы, лесоматериалы и т.п.), контейнеров и прочих грузов (прокат металлов и т.п.), не требующих защиты от атмосферных осадков.
Технические характеристики универсальных четырехосных и восьмиосных полувагонов приведены в разделе "Полувагоны".
Кузов полувагона не имеет крыши, что обеспечивает удобства для использования различных средств механизации при погрузке и выгрузке грузов (мостовые и козловые краны, вагоноопрокидыватели и др.). Все универсальные полувагоны имеют люки в металлическом полу для разгрузки сыпучих грузов гравитационным способом.
Кузова универсальных четырехосных и восьмиосных полувагонов имеют аналогичные конструкции отдельных элементов и построены в различных вариантах. В их конструкции используются типовые крышки разгрузочных люков, подобные прокатные и гнутые профили, а также штампованные изделия.
- Люковые — с разгрузочными люками в полу и торцевыми открывающимися внутрь вагона дверями (или без дверей)
- Глуходонные — с кузовом без люка и дверей (глухой кузов), которые служат для перевозки только сыпучих грузов по замкнутым маршрутам с разгрузкой на вагоноопрокидывателях.
Четырехосный полувагон модели 12-119 имеет кузов с глухими торцевыми стенами, обладает большой прочностью, так как в нем прочно связаны между собой боковые стены по концам вагона. Кроме того, это позволяет увеличить внутреннюю полезную длину без изменения продольных размеров рамы и повысить объем кузова на 2,0 м³. Однако перевозка пило- и лесоматериалов в таких полувагонах является нерациональной вследствие недоиспользования грузоподъемности полувагона. Крышки люков - типовые с литыми, косо расположенными кронштейнами и имеют двух-прутковые торсионные элементы, служащие для облегчения закрывания крышек. Кузов универсального четырехосного полувагона модели 12-753 отличается от кузова полувагона модели 12-119 лишь наличием торцевых двухстворчатых дверей, которые открываются внутрь и закрепляются вдоль боковых стен кузова при перевозке длинномерных грузов. На Великолукском локомотиворемонтном заводе были построены 90 опытных четырехосных полувагонов с боковыми разгрузочными люками.

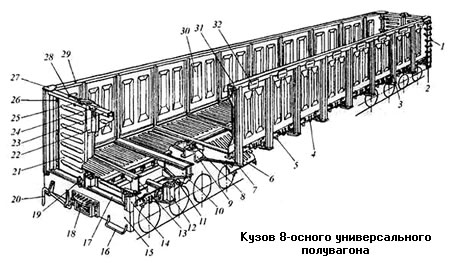

Ниже приведена конструкция кузова (повышенной до 125 т грузоподъемности) универсального 8-ми осного полувагона модели 12-124 Уральского вагоностроительного завода. Он не имеет крыши, но снабжен разгрузочными люками в полу. По концам кузов оборудован двухстворчатыми открывающимися внутрь дверями.
Рама кузова имеет хребтовую балку 9, состоящую из двух сваренных между собой продольным швом Z-образных профилей, перекрытых в месте соединения двутавром. На двутаврах укреплены кронштейны 8 петель для шарнирного навешивания крышек разгрузочных люков 6. Люки в открытом положении располагаются на специальных упорах 11.
В консольной части хребтовой балки установлены передние и задние упоры автосцепки. Передний упор отлит как одно целое с ударной розеткой 18. Шкворневые балки 10 замкнутого коробчатого сечения снизу имеют пятники и скользуны. Надпятниковые зоны опорных узлов усилены коробками, а над скользунами установлены усиливающие ребра. Сверху к балкам 75 рамы приварены пороги 17, ограничивающие открывание створок дверей наружу кузова.
На торцовых поверхностях концевой балки укреплены рычаг расцепного привода 20 автосцепки и поручень составителя 16. Поперечные балки 13 рамы - двутаврового сечения, верхние их полки имеют гофры, выступающие над уровнем пола, что предупреждает непосредственное опирание длинномерных грузов на крышки разгрузочных люков и предохраняет их от деформации. Подобные выступающие части имеют шкворневые балки 10. Крышки 6 люков гофрированные, снабжены специальными запорами 5, удерживающими их в горизонтальном положении. Крышки также оборудованы торсионными устройствами, облегчающими их подъем при закрывании. Для обеспечения плотного прижатия с помощью рычага крышек на нижней обвязке 7 имеются скобы 4.
Боковые стены кузова имеют металлическую обшивку 30 с корытообразными выштамповками, подкрепленную каркасом, состоящим из верхней 31 и нижней 7 обвязок, а также угловых 14, шкворневых 3 и промежуточных 12 стоек. Шкворневые и промежуточные стойки замкнутого поперечного сечения сварены из Ω-образных профилей. Угловые стойки 14 (замкнутого поперечного сечения) сварены из двух Z-образных элементов, укрепленных к верхней обвязке накладками 27. Верхняя обвязка 31 между стойками усилена накладками 32. Обшивка 30 укреплена к каркасу точечной сваркой.
Двухстворчатые двери шарнирно соединены с угловыми стойками кузова при помощи петель 26. Каждая створка двери состоит из металлической гофрированной обшивки 21, подкрепленной каркасом, состоящим из верхней 23 и нижней обвязок, а также вертикальных элементов 22 замкнутого поперечного сечения, сваренных из Ω- и Z-образных профилей. В закрытом положении дверь удерживается запорами - нижним 19 и верхним, состоящим из клина 24 и направляющих с упорами 25 для клина, приваренных соответственно к правой и левой створкам двери. В открытом положении двери располагаются вдоль боковых стен и удерживаются специальными поворачивающимися скобами 28, вставляемыми в отверстия 29 на верхних обвязках кузова. По концам кузов оборудован наружными 1 и внутренними лестницами, а также подножками 2 и поручнями, предназначенными для обслуживающего персонала.
